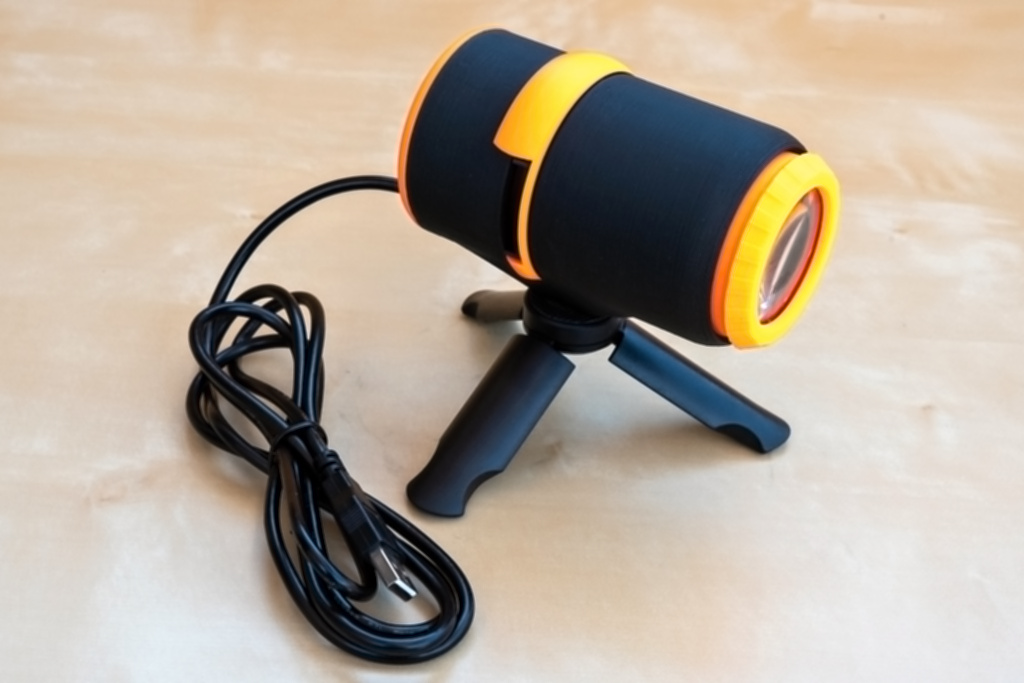

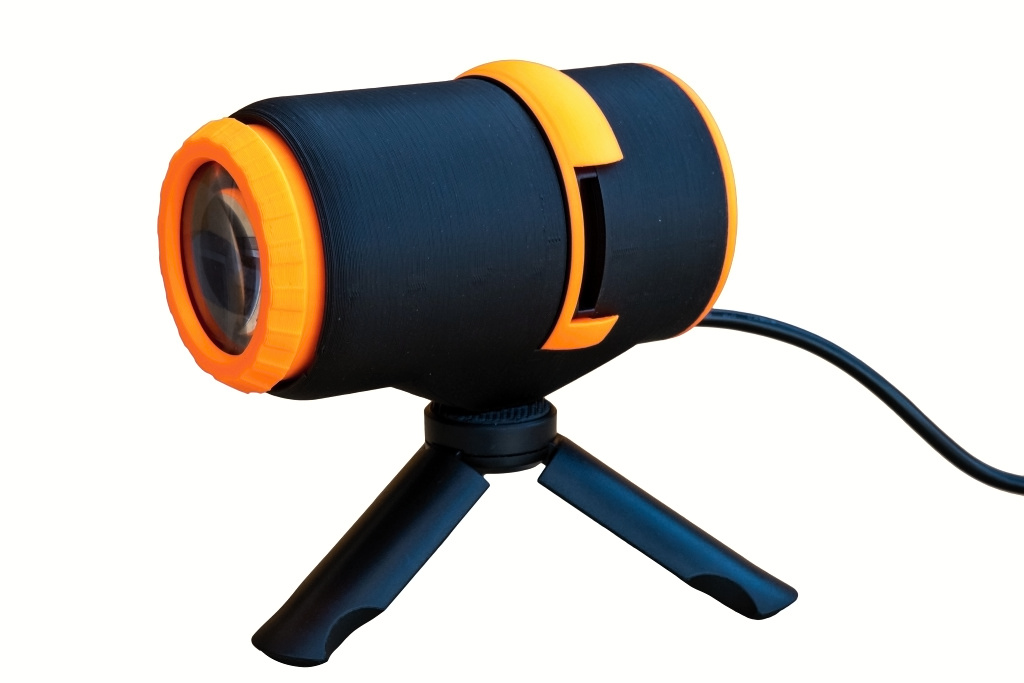

Promítačka DIARKA

Promítačka Diarka slouží k domácímu promítání 35mm diafilmů, diapásů a ppfilmů.

Návod k obsluze promítačky Diarka

Sestavení a založení filmu: Do matice našroubujte stativ (A), neutahujte silou. Rozevřete nožky. Obloukový rámeček (B) má zadní stranu černou, ta bude umístěna blíže světlu, vložte do rámečku film zrcadlově obráceně, hladkou stranou k sobě vložte přítlačný rámeček (C)*. Nasaďte do drážky. Na koncovku USB připojte příslušenství – vypínač, nabíječku nebo powerbanku.

* v případě diapásů bez přítlačného rámečku

Zaostření: Jako projekční plochu využijte hladkou bílou stěnu, bílý papír nebo plátno. Obraz zaostřete otáčivým pohybem objektivu (D). Promítačku doporučujeme umístit na vyvýšené místo (na okraj nábytku), v případě promítání z podlahy podložit nožku stativu. Promítačku lze také držet v ruce. Maximální velikost obrazu je 80 x 50 cm a vzdálenost od projekční stěny do 2 metrů. Promítačku nevystavujte teplotám nad 60°C.

Elektrické zařízení. Používání dětmi pouze pod dohledem dospělé osoby.

Autoři projektu: (c) 2020 Pavel Pohorský (Boris) a David Hoffmann, grafická spolupráce Lukáš Hájek, foto Stanislav Pospíšil

Dodatečné informace a doporučení:

Maximální doba používání bez vypnutí pro potřeby vychladnutí je doporučená 60 minut.

Záruka je 2 roky, nevztahuje se na vady způsobené nevhodným používáním a mechanická poškození.

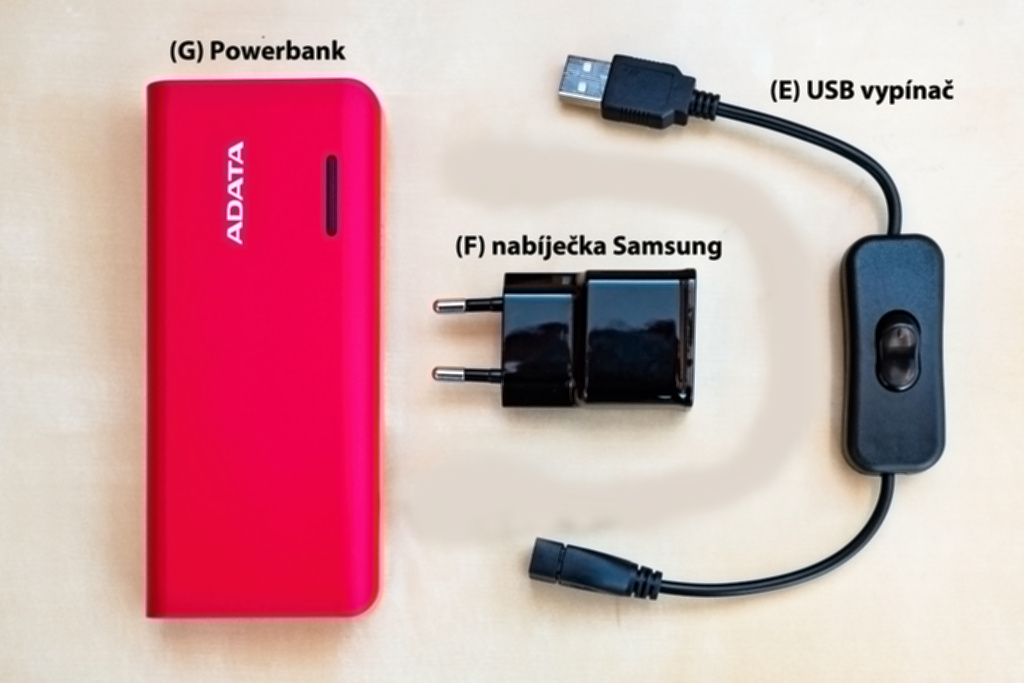

V ceně promítačky je stativ. Promítačka je dodávána bez napájecího adaptéru 230V, ukončeno koncovnou USB A-samec pro napájení 5V. Vypínač (E) - nabíječku (F) - powerbanku (G) je možné dokoupit za příplatek nebo použijte vlastní nabíječku/ powerbanku např. na chytrý telefon (běžně máte doma).

Hmotnost promítačky, rozměry při zašroubovaném objektivu 11 x 6,5 cm, baleno v krabici rozměr 15 x 10 x 8 cm. Délka kabelu 1,8 m. Balení obsahuje návod. Závit na uchycení stativu 1:4" - možno připevnit patku jiného stativu.

Při dotýkání se filmu je třeba mít čisté ruce, jinak hrozí poškození filmu. Není možné vložit diapozitiv v rámečku.

Světelný zdroj je 10 ks LED diod s difuzorem, výkon 5W/ 2A, barva světla studená bíla (6000 K). Materiál těla promítačky PLA filament. Vyrobeno v ČR, v promítačce jsou použity díly vyrobené v Číně.

Zadní část promítačky lze otevřít, kajonetový uzávěr je třeba otočit po směru hodinových ručiček.

Prohlášení o shodě.

Návod (slovensky)

User manual (english)

----------
Příslušenství:

USB vypínač + 50 Kč

Nabíječka Samsung + 250Kč

Powerbank Adata kapacita 10tis mAh, 2usb + 400 Kč (barvu si nelze vybrat)
